在实训云平台上配置云主机

文章目录

• 零、学习目标
• 一、实训云升级
• 二、实训云登录
• • （一）登录实训云
  • （二）切换界面语言
  • （三）规划云主机实例
  • 三、创建网络
  • 三、创建路由器
  • 四、连接子网
  • 五、创建虚拟网卡
  • 六、管理安全组规则
  • 七、创建云主机
  • • （一）云主机规划
    • （二）创建ied云主机
    • 2024-3-5 更新到此
    • • （三）创建实例 - master、slave1与slave2
      • 八、本机利用FinalShell连接虚拟机
      • • （一）连接虚拟机 - ied
        • （二）连接其它虚拟机
        • 九、配置虚拟机
        • • （一）查看IP地址
          • （二）配置主机名
          • （三）配置IP地址与主机名映射
          • （四）虚拟机ping外网
          • 十、课后作业

            零、学习目标

            1. 登录实训云平台
            2. 能熟练创建网络
            3. 能熟练创建路由器
            4. 能熟练链接子网
            5. 能熟练创建虚拟网卡
            6. 能熟练管理安全组规则
            7. 能基于镜像创建云主机
            8. 能利用FinalShell连接云主机
            9. 能熟练配置云主机

            一、实训云升级

            • 本学期，我们的实训云平台迎来了一次重要的升级，我们将其更新到了OpenStack2023的版本，并且引入了Zun容器技术。同时，我们也对用户界面进行了改进，采用国产的Skyline替代了之前的Horizon。

            • 首先，让我们来了解一下OpenStack。OpenStack是一个开源的云计算平台，它提供了一套用于构建和管理云环境的工具。OpenStack2023版本是其最新的版本，它带来了许多新的特性和改进，包括更好的性能、更强的安全性以及更广泛的硬件支持。

            • 在这次升级中，我们还引入了Zun容器技术。Zun是一个开源的容器管理平台，它可以帮助我们更好地管理和部署容器化的应用程序。通过使用Zun，我们可以更高效地利用资源，提高应用的运行效率。

            • 此外，我们对用户界面也进行了改进。我们采用了国产的Skyline替代了之前的Horizon。Skyline是一款优秀的UI设计工具，它拥有丰富的设计元素和强大的设计功能，可以帮助设计师快速创建出高质量的用户界面。

            • 总的来说，这次升级将使我们的实训云平台变得更加强大和易用。我们期待在接下来的学期中，同学们能够在这个平台上进行更多的实践和探索，提升自己的技能。

              二、实训云登录

              （一）登录实训云

              • 校园内网地址：http://192.168.176.250，输入用户名和密码（每个同学都已经分配了账号）



              • 单击【Log in】按钮，查看首页



                （二）切换界面语言

                • 单击实训云窗口右上角的用户图表，弹出下拉菜单，选择【Switch Language】



                • 单击【CN】，切换到中文



                • 关注虚拟CPU数量，创建实例好分配相应的虚拟CPU资源，比如， 4 4 4核云主机最多能创建 5 5 5个（ 20 ÷ 4 = 5 20 \div 4 = 5 20÷4=5）

                  （三）规划云主机实例

                  云主机实例	私有IP地址	虚拟内核
                  ied	192.168.1.100	4
                  master	192.168.1.101	4
                  slave1	192.168.1.102	4
                  slave2	192.168.1.103	4
                  ubuntu	192.168.1.99	4

                  三、创建网络

                  • 要先创建网络，名称自定，然后在网络里创建我们搭建集群需要的云主机实例。

                  • 点开【网络】|【网络】



                  • 单击【创建网络】按钮，输入网络名称，可用域选择nova，MTU（最大传输单元）设置100



                  • 勾选【创建子网】复选框，设置子网名称、网络地址、分配地址池、设置DNS、设置主机路由



                  • 单击【确定】按钮



                  • 查看网络拓扑，我们创建的网络跟校园网尚未连接



                    三、创建路由器

                    • 自建网络要与校园网建立连接，首先得创建路由器，下面我们一步一步完成路由器的创建。

                    • 点开【网络】|【路由器】



                    • 单击【创建路由器】按钮，输入名称，选择预期可用域nova，设置外部网关校园网



                    • 单击【确定】按钮



                    • 查看网络拓扑，路只修了一半



                    • 自建网络与校园网还没有连接起来，还需要基于路由器添加接口，下面我们学习如何添加接口。

                      四、连接子网

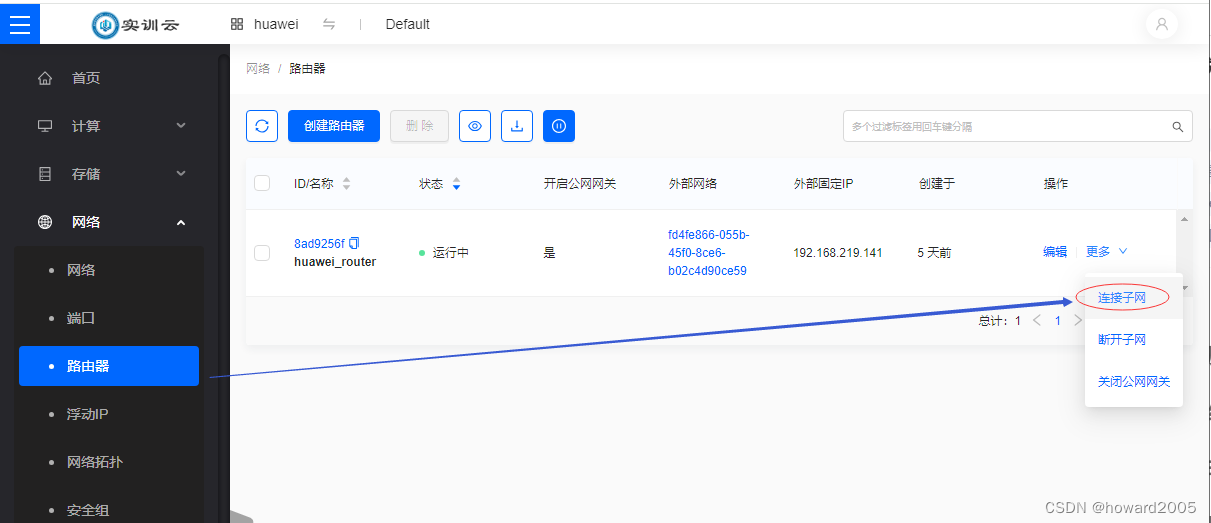

                      • 点开网络下的路由器，单击[更多]下拉箭头，弹出下拉菜单

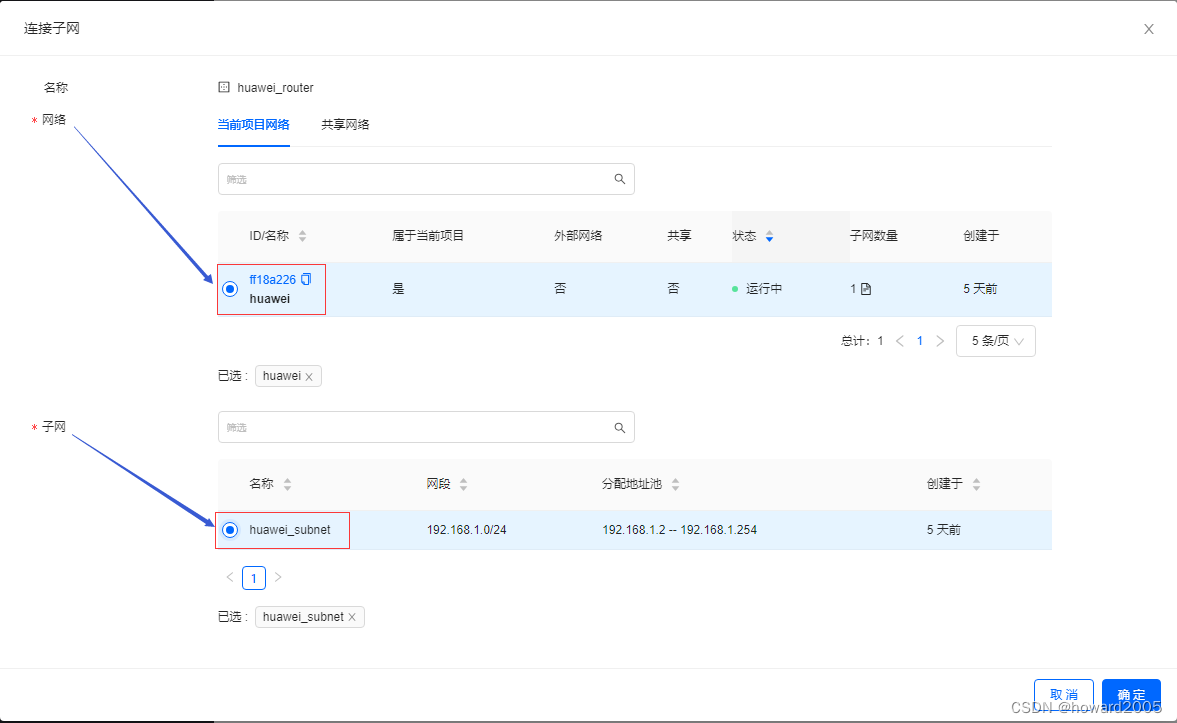

                      • 连接网络huawei与子网huawei_subnet

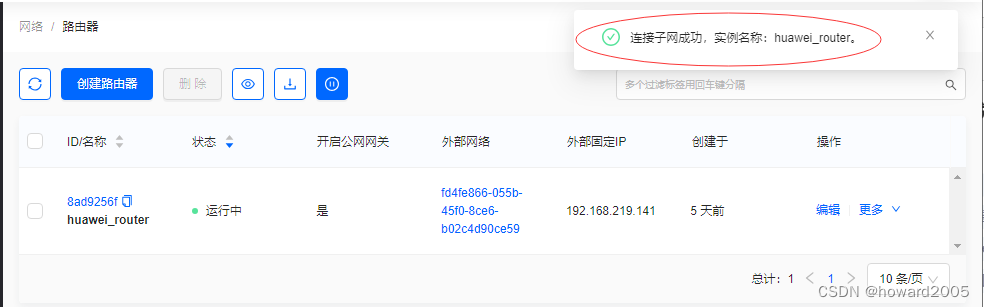

                      • 单击【确定】按钮，提示连接子网成功

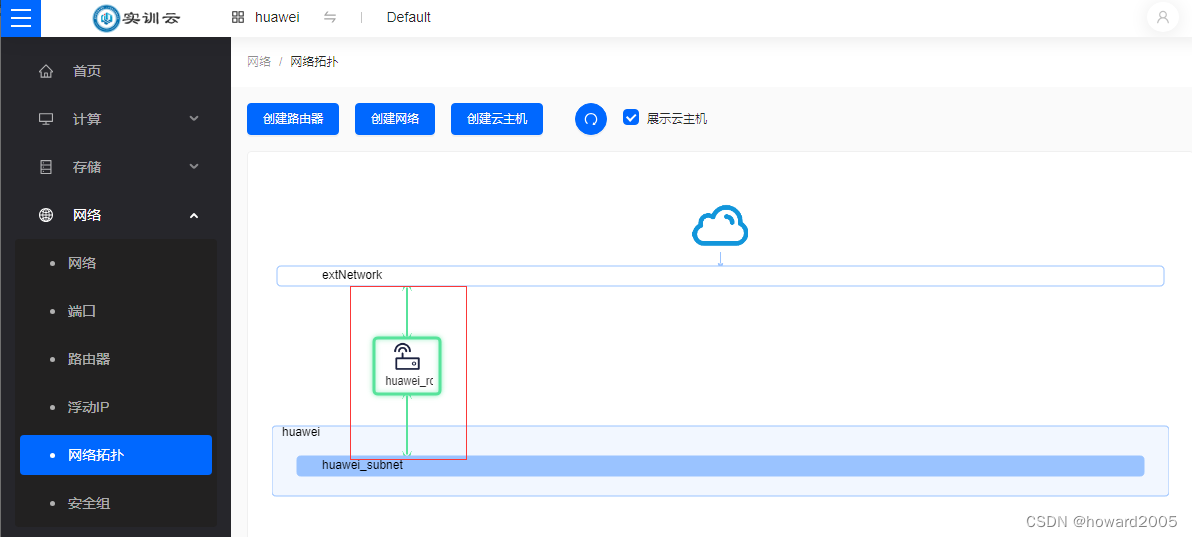

                      • 查看网络拓扑，校园网和自建网络就连通了



                      • 后面创建的云主机就可以通过校园网访问因特网

                        五、创建虚拟网卡

                        • 如果创建的云主机要有固定的IP地址，就需要创建虚拟网卡，绑定固定的IP地址

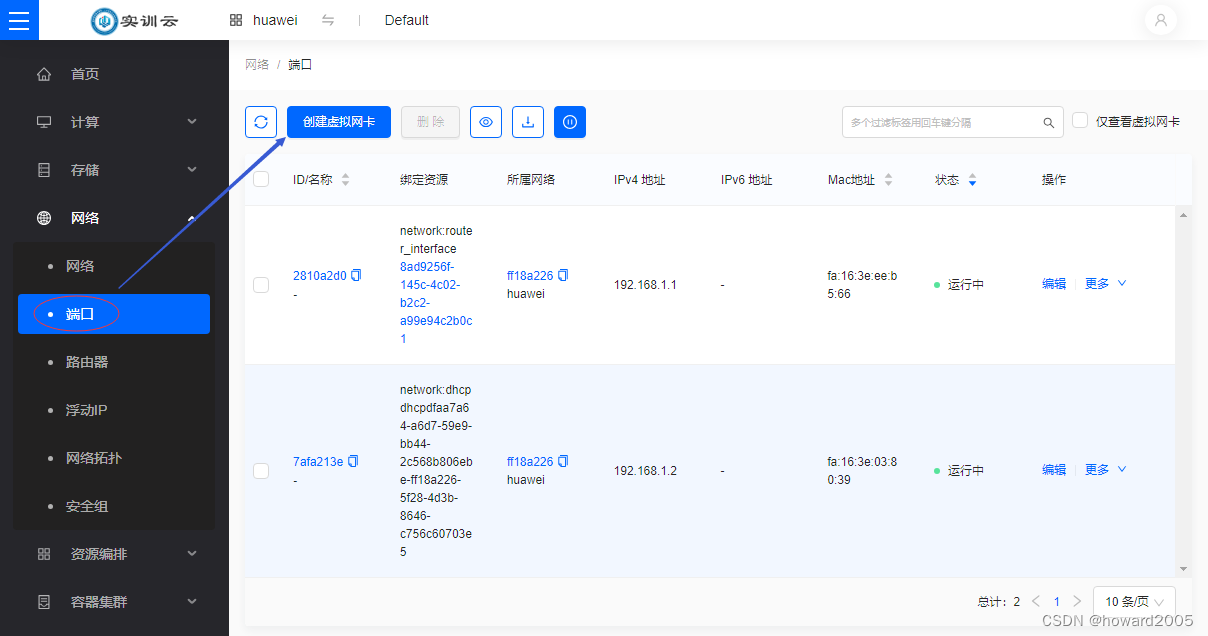

                        • 点开【网络】|【端口】

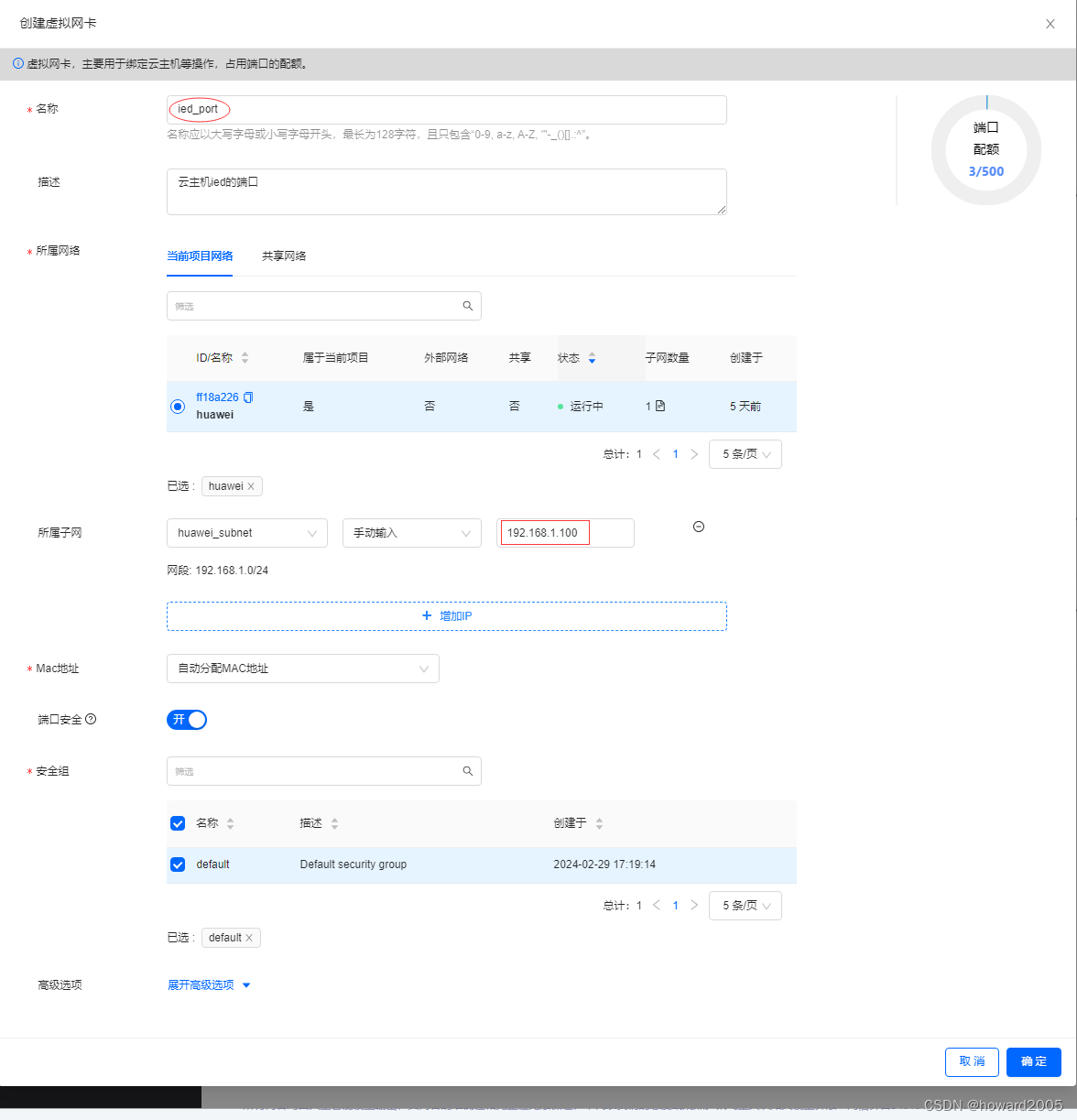

                        • 单击【创建虚拟网卡】按钮，设置名称、所属网络与所属子网（固定IP地址192.168.1.100）

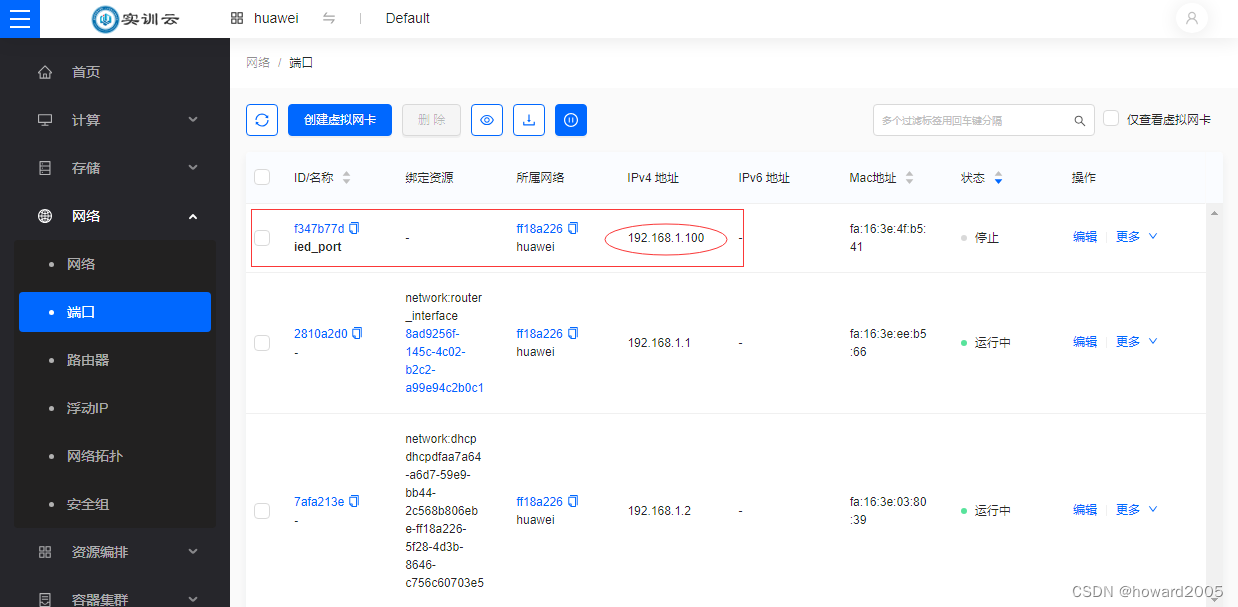

                        • 单击【确定】按钮，查看自建的虚拟网卡ied_port

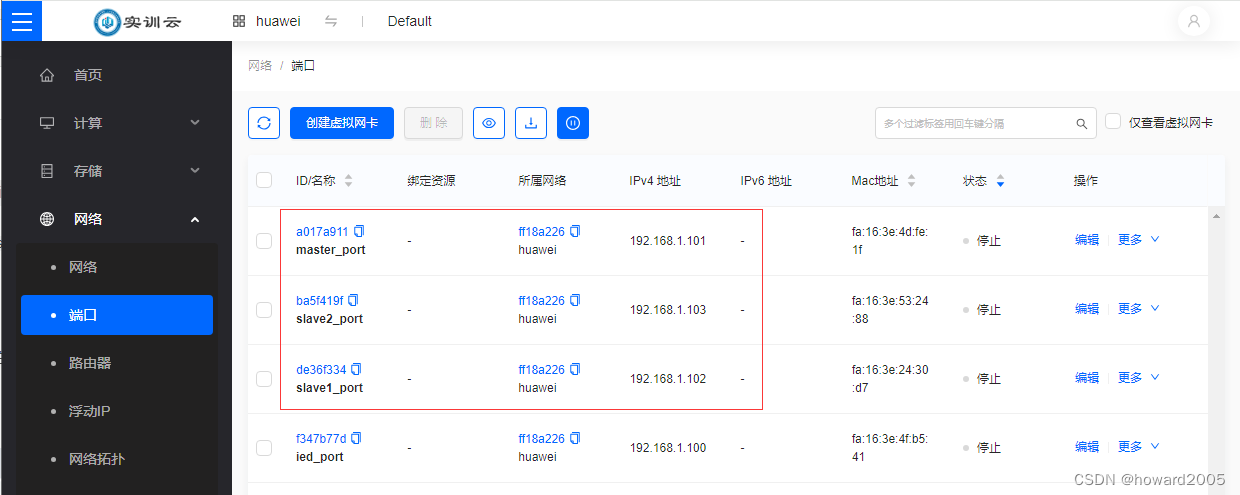

                        • 同理创建集群所需的三个虚拟网卡：master_port、slave1_port、slave2_port



                          六、管理安全组规则

                          • 后面要用FinalShell工具软件SSH连接云主机，需要设置安全组规则，放开ICMP协议和TCP协议入口的全部端口。

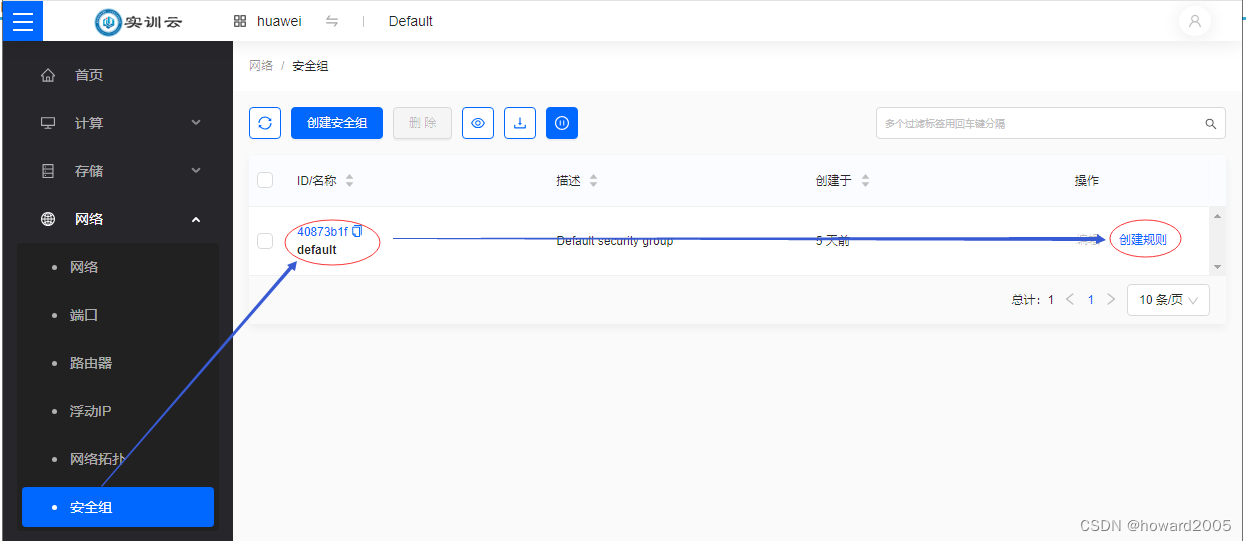

                          • 点开【网络】|【安全组】

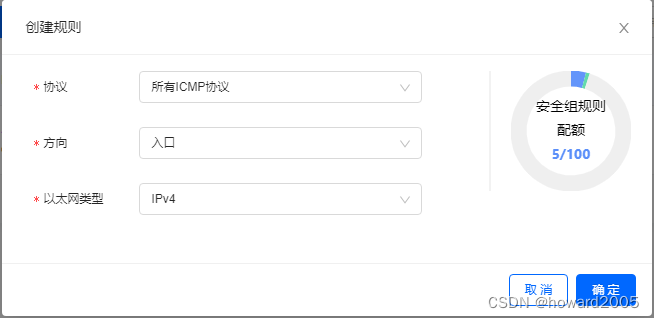

                          • 单击【创建规则】按钮 - 所有ICMP协议

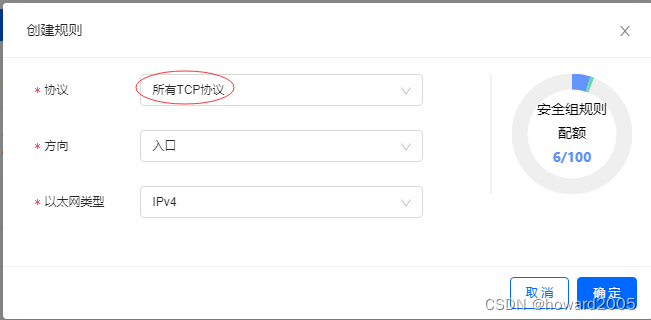

                          • 单击【创建规则】按钮 - 所有TCP协议



                            七、创建云主机

                            • 基于镜像源创建云主机，绑定先前虚拟网卡里的固定端口，这样我们创建的云主机就有了固定的私有IP地址，但是为了在本机使用FinalShell工具软件来SSH连接云主机，还得绑定一个浮动的IP地址。下面我们学习如何创建实例。

                              （一）云主机规划

                              云主机名称	IP地址	主机名
                              ied	192.168.1.100	ied
                              master	192.168.1.101	master
                              slave1	192.168.1.102	slave1
                              slave2	192.168.1.103	slave2

                              （二）创建ied云主机

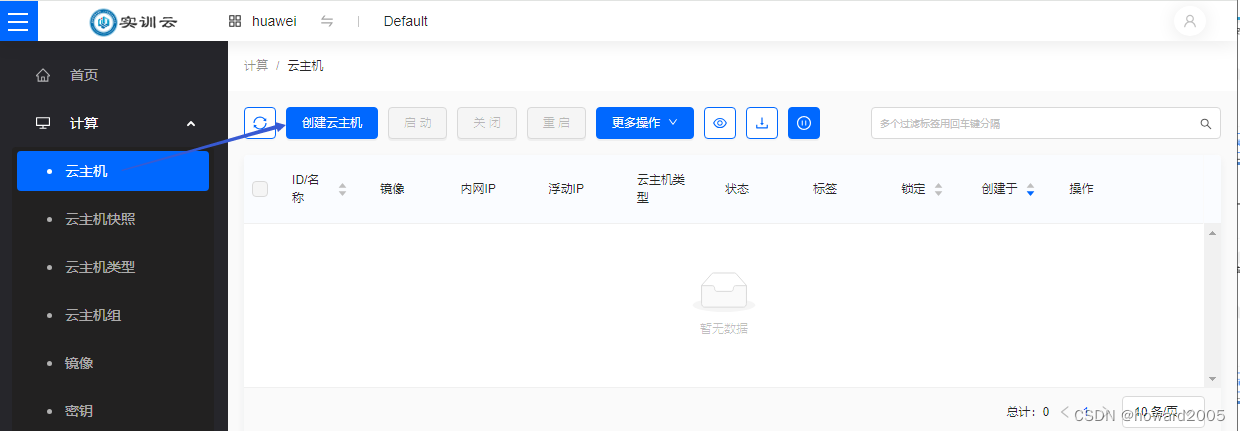

                              • 点开【计算】|【云主机】



                              • 单击【创建云主机】按钮

                                2024-3-5 更新到此

                                • 如果我们希望本机能够访问虚拟机ied，就要绑定浮动IP地址



                                • 单击【绑定浮动IP】选项



                                • 单击【+】按钮



                                • 单击【分配IP】按钮



                                • 单击【关联】按钮



                                • 控制台进入虚拟机ied，用户名：root，密码：p@ssw0rd



                                • 查看防火墙状态，执行命令：systemctl status firewalld



                                • 关闭并禁用防火墙



                                • 再次查看防火墙状态



                                • 本机无法通过私有IP地址访问虚拟机ied



                                • 本机只能通过浮动IP地址（192.168.219.43）ping虚拟机ied



                                  （三）创建实例 - master、slave1与slave2

                                  • 按照同样的方式，创建三个实例 - master、slave1与slave2，绑定浮动IP地址



                                  • 此时，查看网络拓扑



                                    八、本机利用FinalShell连接虚拟机

                                    • FinalShell是一体化的的服务器，网络管理软件，不仅是ssh客户端，还是功能强大的开发、运维工具，充分满足开发、运维需求。另外还具备免费海外服务器远程桌面加速、ssh加速、双边tcp加速、内网穿透等特色功能。
                                    • 准备工作：下载并安装FinalShell



                                    • 启动FinalShell



                                      （一）连接虚拟机 - ied

                                      • 查看虚拟机绑定的浮动IP地址



                                      • 单击【打开文件夹】图标，弹出【连接管理器】窗口



                                      • 单击【新建连接】按钮



                                      • 选择SSH连接(Linux)



                                      • 单击【确定】按钮



                                      • 单击【ied】连接



                                      • 最好单击【接受并保存】按钮，这样下次就直接连接ied虚拟机



                                        （二）连接其它虚拟机

                                        • 说明：master、slave1、slave2三个虚拟机暂时没有绑定浮动IP地址

                                        • 查看虚拟机绑定的浮动IP地址



                                        • 按照同样的方式，创建其它三个虚拟机 - master、slave1、slave2的SSH连接



                                        • 连接master



                                        • 连接slave1



                                        • 连接slave2



                                          九、配置虚拟机

                                          • 针对虚拟机 ied来操作，查看IP地址，设置主机名，以及配置IP地址与主机名映射。

                                            （一）查看IP地址

                                            • 执行命令：ip addr



                                            • 注意：不能在/etc/sysconfig/network-scripts/ifcfg-eth0文件里配置静态IP地址



                                            • 如果像在VMware虚拟机上那样配置静态IP地址，会导致FinalShell无法连接虚拟机。

                                              （二）配置主机名

                                              • 查看主机名



                                              • 执行命令：hostnamectl set-hostname ied



                                              • 执行命令：reboot



                                              • 再次查看主机名



                                                （三）配置IP地址与主机名映射

                                                • 执行命令：vim /etc/hosts



                                                • 通过主机名ping自己



                                                • 本机通过主机名ping虚拟机



                                                • 修改C:\Windows\System32\drivers\etc\hosts



                                                • 现在本机就可以通过主机名ping通虚拟机



                                                  （四）虚拟机ping外网

                                                  • 执行命令：ping www.baidu.com



                                                    十、课后作业

                                                    • 配置虚拟机master、slave1、slave2的主机名，以及IP地址与主机名映射
                                                    • 虚拟机/etc/hosts文件

                                                      192.168.1.101 master

                                                      192.168.1.102 slave1

                                                      192.168.1.103 slave2

                                                      • 本机C:\Windows\System32\drivers\etc\hosts文件

                                                        192.168.218.7 master

                                                        192.168.219.162 slave1

                                                        192.168.219.197 slave2

                                                        • 注意：三个虚拟机绑定的浮动IP地址（因人而异）
