FPGA设计篇之双调排序
温馨提示：这篇文章已超过378天没有更新，请注意相关的内容是否还可用！
FPGA设计篇之双调排序（Bitonic Sort）
- 一、写在前面
- 二、双调排序算法原理
- 2.1 双调序列
- 2.2 Batcher定理
- 2.3 双调排序算法
- 2.4 构造双调序列
- 2.5 小结
- 三、双调排序算法RTL实现
- 四、Test_bench
- 五、仿真结果
- 六、写在后面
一、写在前面
在前面，我们介绍了并行全排序算法的原理及RTL级设计，在本文中将继续介绍另外一种排序算法——双调排序算法(Bitonic Sort)的基本原理及其实现。双调排序算法是一种用于排序的并行算法，该算法由Ken Batcher提出。对于含有N个元素的排序网络，该网络中总共需要(N/2)*log2N个排序器，排序时间复杂度为log2N。
二、双调排序算法原理
2.1 双调序列
在讲解双调排序算法前，我们需要了解一个概念——双调序列。双调序列（Botonic Sequence）是指一个由一个非严格增序列X和非严格减序列Y构成的序列，比如序列：2，5，7，12，13，11，6，3或者11，6，3，2，5，7，12，13。这里有一点需要注意的是：双调序列只要求序列是由一个增序列和减序列构成的，并不要求先减后增还是先增后减，也并不要求增序列和减序列等长。
2.2 Batcher定理
Batcher定理：将一个任意长为2N的双调序列a等分为两个等长的序列X和Y，将X中的元素和Y中的元素按照原序进行比较，即将a[i]与a[i+N]进行比较，将较大者放入MAX序列，较小者放入MIN序列，则得到的MAX序列和MIN序列仍然是双调序列，并且MAX序列中的任意一个元素不小于MIN序列中的任意一个元素。

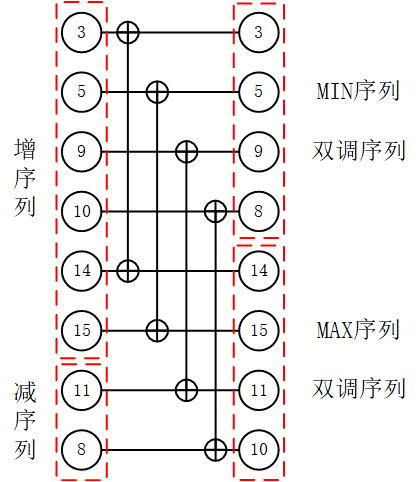

比如序列：3，5，9，10，14，15，11，8，该序列为长度为8的双调序列，其中，序列：3，5，9，10，14，15是增序列，序列：11，8是减序列，将序列等分为两个长度为4的序列，序列一：3，5，9，10；序列二：14，15，11，8，按照顺序将序列一和序列二进行一 一对比，得到MIN序列和MAX序列，其中，MIN序列：3，5，9，8；MAX序列：14，15，11，10。可见，MIN序列与MAX序列均为双调序列，且MAX序列中的任意一个元素均大于MIN序列中的任意一个元素，如下图所示。
2.3 双调排序算法
根据上面提到的Batcher定理，我们可以知道：将一个长度为N的双调序列进行双调排序可以得到两个长度为N/2的双调序列MAX序列和MIN序列，且MAX序列中的值一定不小于MIN序列中的值。那么，由于MAX序列和MIN序列均为双调序列，可以对这两个序列再进行双调排序，MAX序列进行双调排序后得到一个MAXMAX序列和一个MINMAX序列，其中，MAXMAX序列和MINMAX序列的长度均为N/4，且MAXMAX序列中的任意元素的值大于等于MINMAX序列中任意一个元素的值；MIN序列进行双调排序后得到一个MAXMIN序列和一个MINMIN序列，其中MAXMIN序列和MINMIN序列的长度同样为N/4，且MAXMIN序列中的任意一个元素的值大于MINMIN序列中任意一个元素的值。
那么，经过两层的双调排序后，我们得到了4个长度为N/4的双调序列：MAXMAX序列、MINMAX序列、MAXMIN序列、MINMIN序列。这4个序列中任意元素之间的关系如下：
MAXMAX序列 ≥ \geq ≥ MINMAX序列 ≥ \geq ≥ MAXMIN序列 ≥ \geq ≥ MINMIN序列
那么对这4个长度为N/4的双调序列再进行排序，得到依次递增的8个长度为N/8的双调序列（注意：这8个序列之间是依次递增的关系，但是这8个序列内部的数值并不是递增的，而是双调的，即先增后减或者先减后增的序列），按照这个方法一直进行log2N层的双调排序，即可得到排序后的序列。

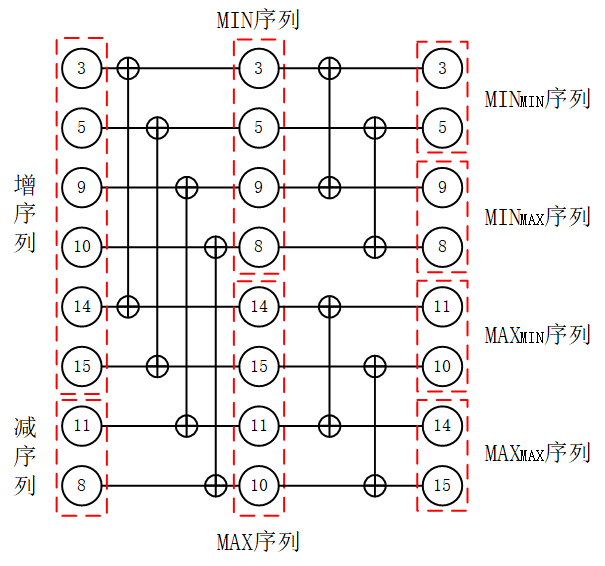

以上面的长度为8的双调序列：3，5，9，10，14，15，11，8为例，对该序列进行双调排序后得到两个长度为4的双调序列MAX序列和MIN序列，其中，MIN序列：3，5，9，8，MAX序列：14，15，11，10，对MIN序列和MAX序列再分别进行双调排序，得到MINMIN序列：3 ， 5 ；MINMAX序列：9，8 ；MAXMIN序列：11，10 ； MAXMAX序列：14，15，如下图所示。

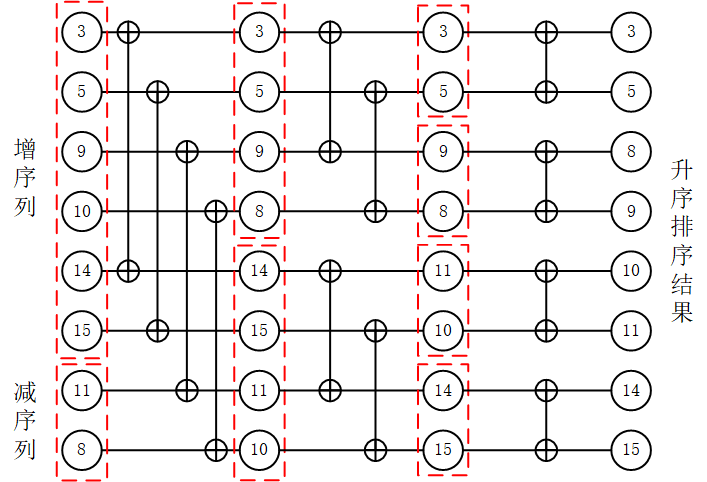

对这4个长度为2的双调序列再分别进行双调排序，即可得到我们需要的排序结果，如下图所示。这里总共进行了log28=3层的双调排序

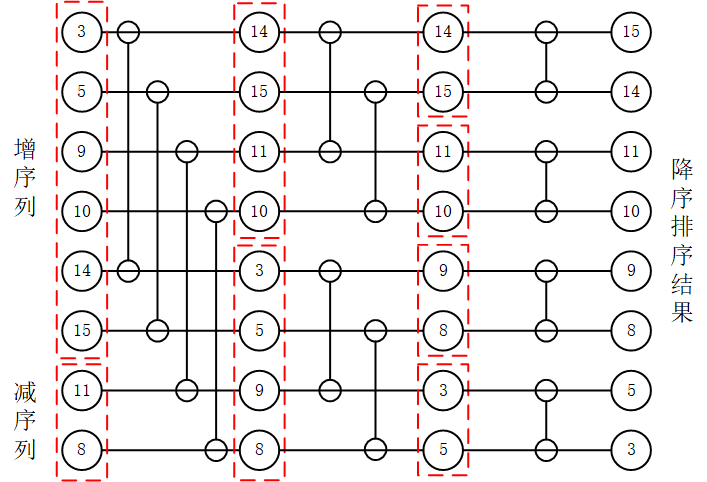

上面用的是升序排序，也可以使用降序排序，得到的排序结果如下图所示。
上面，分别示意了升序排序符号和降序排列符号，其符号示意图如下。
2.4 构造双调序列
那么，在我们的日常中，需要进行排序的数据一般都是随机的，并不是双调序列。那么，如果不是双调序列，而是随机生成的序列，双调排序算法是否适用？答案是适用，但是需要先把随机序列转换为双调序列，然后才能使用双调排序算法进行排序，这个过程我们称之为Bitonic Merge。

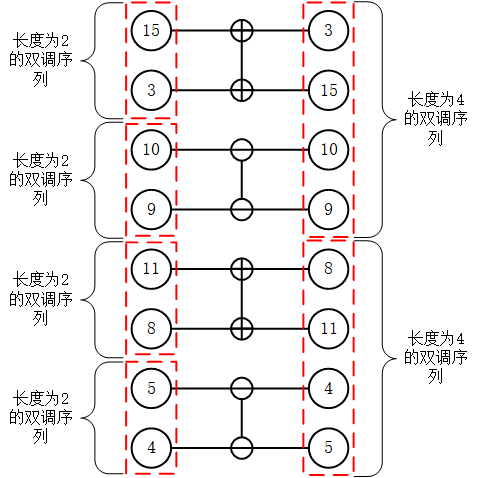

首先，对于一个长度为2的任意序列，该序列必然是双调序列。而要生成一个长度为4的双调序列，我们只需要让两个长度为2的双调序列单调性相反即可，即一个为增序列，一个为减序列。那么，要如何实现一个为增序列一个为降序列？在前面的双调排序部分，我们知道：对一个长度为N的双调序列进行升序双调排序，即可得到一个长度为N的增序列，而对该序列进行降序双调排序，即可得到一个长度为N的减序列。所以在这里，我们可以分别对这两个长度为2的双调序列进行升序双调排序和降序双调排序，即可得到一个长度为4的双调序列，如下图所示。

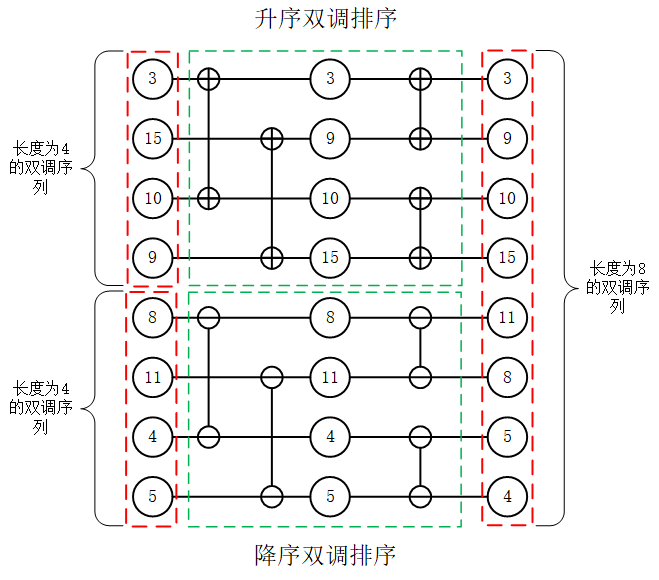

那么，对于两个长度为4的双调序列，怎么合成一个长度为8的双调序列？与前面一致，对其中一个双调序列进行升序双调排序，一个进行降序双调排序，即可得到一个长度为8的双调序列，如下图所示。
所以，对于一个长度为8的随机序列，经过两次的双调排序，即可得到一个长度为8的双调序列，如下图所示。
综上所述，对于一个长度为N的随机序列，要构造成长度为N的双调序列，可以总结以下几点：
（1）构造一个长度为N的双调序列可以通过两个长度为N/2的单调性相反的序列进行拼接的得到，而长度为N/2的单调序列可以由长度为N/4的双调序列进行双调排序（升序双调排序或者降序双调排序）得到，而长度为N/4的双调序列又可以通过拼接两个长度为N/8的单调性相反的序列得到，而长度为N/8的单调序列又可以由长度为N/4的双调序列进行双调排序（升序双调排序或者降序双调排序）得到…以此类推，直至长度为2的序列，长度为2的序列必然为双调序列。
（2）对于一个长度为N的随机序列，构造成双调序列总共需要 log2N-1 次的双调排序，而所需的比较器个数为： N 2 ∑ 1 l o g 2 N − 1 2 i \frac{N}{2}\sum_{1}^{log_2N-1} 2^i 2N1∑log2N−12i
2.5 小结

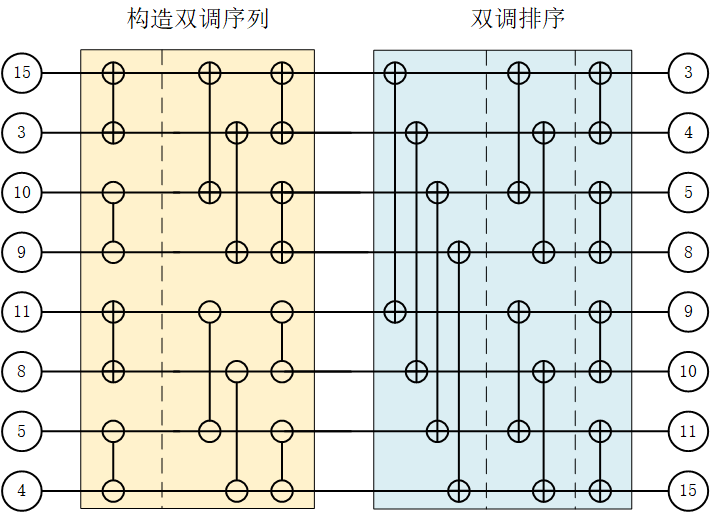

综上所述，对一个随机的序列进行双调排序主要包括两个步骤：（1）构造双调序列；（2）对双调序列进行排序；那么，对于N=8的情况，对其进行升序排序，其排序网络结构如下图所示。
采用降序双调排序，则排序网络结构如下图所示。
三、双调排序算法RTL实现
那么，根据上面讲解的双调排序的基本原理，我们可以编写对应的代码。
首先，我们可以编写编写基本的排序单元——二输入排序单元，可以实现升序排序或者是降序排序，实现对数值以及数值对应的标签进行排序，如下。其中，可以通过参数ASCEND来控制排序器采用升序排序还是降序排序。
module input_2_sequencer #( parameter DATA_WIDTH = 8, parameter LABEL_WIDTH = 4, parameter DATA_NUMBER = 2, parameter ASCEND = 1 ) ( clk, rst_n, data_unsort, label_unsort, data_sorted, label_sorted ); input clk; input rst_n; input [DATA_NUMBER*DATA_WIDTH-1:0] data_unsort; input [DATA_NUMBER*LABEL_WIDTH-1:0] label_unsort; output reg [DATA_NUMBER*DATA_WIDTH-1:0] data_sorted; output reg [DATA_NUMBER*LABEL_WIDTH-1:0] label_sorted; always @(posedge clk or negedge rst_n) if(!rst_n) data_sorted data_unsort[(i+DATA_NUMBER/2)*DATA_WIDTH+:DATA_WIDTH],data_unsort[i*DATA_WIDTH+:DATA_WIDTH]}), .label_unsort({label_unsort[(i+DATA_NUMBER/2)*LABEL_WIDTH+:LABEL_WIDTH],label_unsort[i*LABEL_WIDTH+:LABEL_WIDTH]}), .data_sorted({data_sorted_stage_2[(i+DATA_NUMBER/2)*DATA_WIDTH+:DATA_WIDTH],data_sorted_stage_2[i*DATA_WIDTH+:DATA_WIDTH]}), .label_sorted({label_sorted_stage_2[(i+DATA_NUMBER/2)*LABEL_WIDTH+:LABEL_WIDTH],label_sorted_stage_2[i*LABEL_WIDTH+:LABEL_WIDTH]}) ); end endgenerate // Stage 1 generate for(j=0;jdata_unsort[7],data_unsort[6],data_unsort[5],data_unsort[4],data_unsort[3],data_unsort[2],data_unsort[1],data_unsort[0]}), .label_unsort({label_unsort[7],label_unsort[6],label_unsort[5],label_unsort[4],label_unsort[3],label_unsort[2],label_unsort[1],label_unsort[0]}), .data_sorted({data_sorted[7],data_sorted[6],data_sorted[5],data_sorted[4],data_sorted[3],data_sorted[2],data_sorted[1],data_sorted[0]}), .label_sorted({label_sorted[7],label_sorted[6],label_sorted[5],label_sorted[4],label_sorted[3],label_sorted[2],label_sorted[1],label_sorted[0]}) ); endmodule {{\log }_2}(N) - 2} {{2^i}} *(N/2) i=0∑log2(N)−22i∗(N/2)个二输入的比较器，而进行双调排序使用了 log 2 ( N ) ∗ ( N / 2 ) {\log _2}(N)*(N/2) log2(N)∗(N/2)个二输入的比较器，总共时钟消耗为 ∑ i = 0 log 2 ( N ) − 2 2 i + log 2 ( N ) \sum\limits_{i = 0}^{{{\log }_2}(N) - 2} {{2^i}} + {\log _2}(N) i=0∑log2(N)−22i+log2(N)。
