使用 TDOA 进行声源定位

首先我们先介绍一下TDOA的概念。如图所示，假设我们在空间中有一个声源和两个麦克风。位置分别为M1和M2，接收信号为x1和x2. 则声源信号到达两个麦克风的TDOA为。例如，如果我们使用M2作为参考信号，则τ2=0。当麦克风阵列的几何形状已知时，声源定位问题就变成了估计时间延迟的问题。常用的时延估计方法有很多，比如利用广义互相关函数来估计时延，或者利用倒谱分析来进行时延估计。它使用加权函数对互功率谱域进行加权，然后经过IFFT运算后找到峰值估计延迟。声源位置大约为45度角，麦克风之间的距离为0.15m，采样率为48kHz。使用 gcc-phat 进行延迟估计。此外，波束形成与声源定位密切相关。

根据现有的研究成果，声源定位（SSL）的方法有多种：基于最大输出功率可控波束形成的定位方法、基于高分辨率频谱估计的定位方法、基于到达时间的定位方法。 基于到达时间差（TDOA）估计的定位方法和基于机器学习的方法。 其中，基于时延估计的定位方法具有计算量小、实时性好、实用性强的特点。 我们首先介绍一下这种比较简单的声源定位算法。 基于TDOA的方法一般分为两个步骤。 首先计算声源信号到达麦克风阵列的时间差（时间延迟估计），然后根据麦克风阵列的几何形状建立声源定位模型并求解以获得位置信息（定位估计）。

TDOA

TDOA

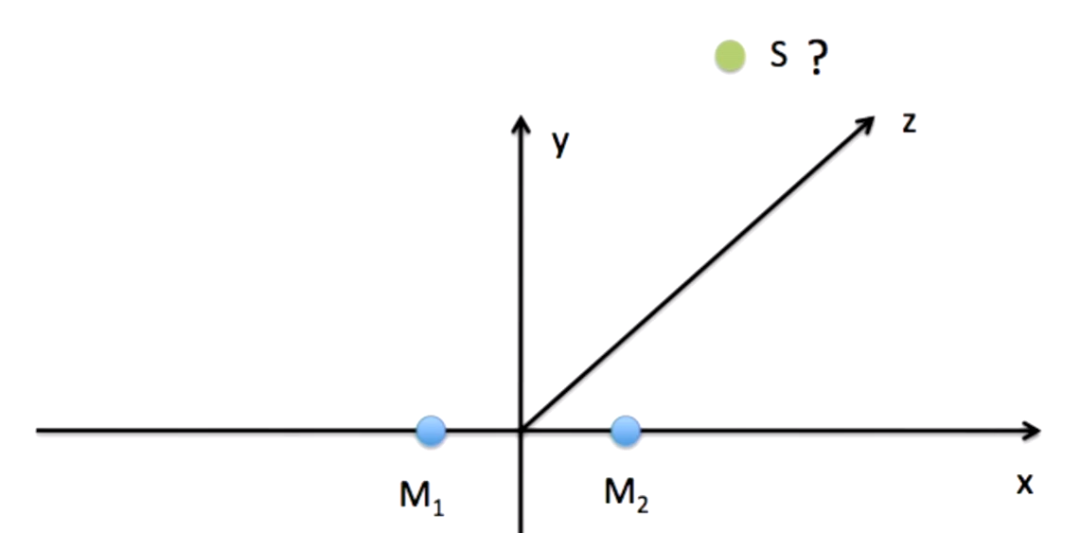

首先我们先介绍一下TDOA的概念。 如图所示，假设我们在空间中有一个声源（记为s(t)，其在空间中的位置为S）和两个麦克风（记为m1和m2，在空间中）。 位置分别为M1和M2，接收信号为x1(t)和x2(t)

那么麦克风m1和m2接收到的信号为：

其中，τ1和τ2分别为声源到达两个麦克风的延迟时间，n1(t)和n2(t)为加性噪声。则声源信号到达两个麦克风的TDOA为

τ1和τ2可以通过以下公式计算

其中 c 是声速。 一般我们选择麦克风信号作为参考信号。 例如，如果我们使用M2作为参考信号，则τ2=0。 当麦克风阵列的几何形状已知时，声源定位问题就变成了估计时间延迟的问题。

延迟估计

十岩宫寺

常用的时延估计方法有很多，比如利用广义互相关函数(Generalized Cross Correlation，GCC)来估计时延，或者利用倒谱分析来进行时延估计。 这里介绍常用的基于广义互相关函数的时延估计方法。

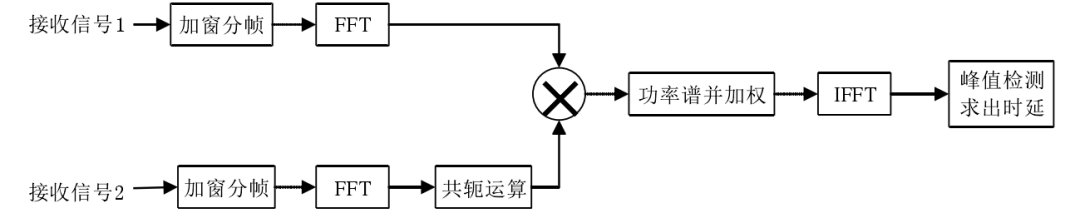

之前我们介绍过互相关函数，广义的互相关函数是为了减少实际环境中噪声和混响的影响。 它使用加权函数对互功率谱域进行加权，然后经过IFFT运算后找到峰值估计延迟。 流程如下图所示：

广义的GCC计算公式为：

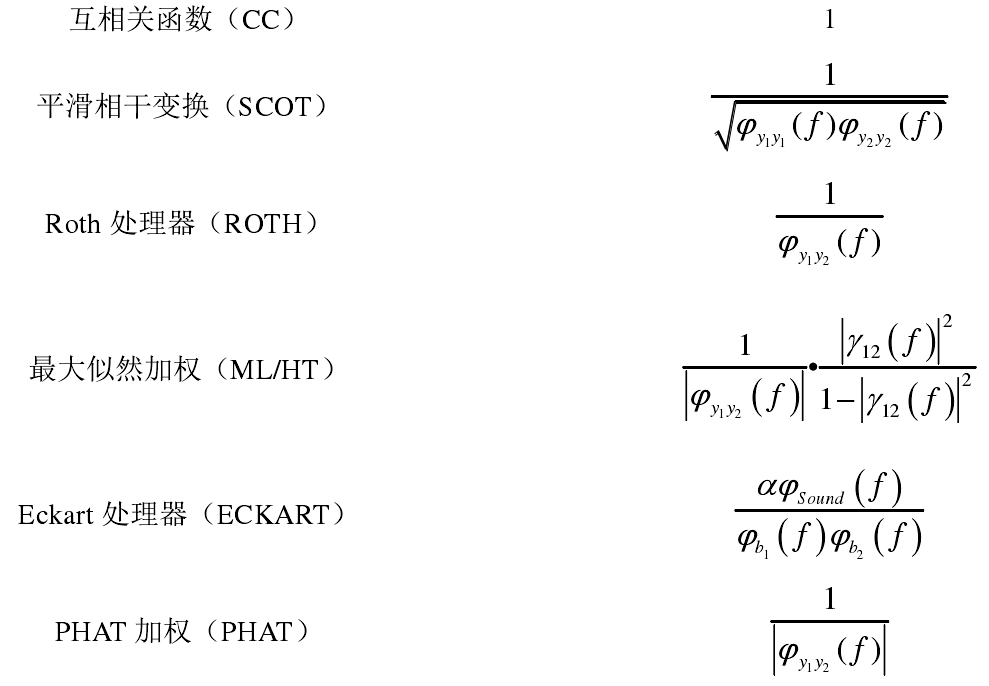

其中，Ψ12为频域加权函数。 常用的有以下几种：

Gx1x2(ω)为互谱，其计算公式为：

最后，我们可以通过等式（8）估计语音信号到达两个麦克风的延迟。

定位估计

丁味古集

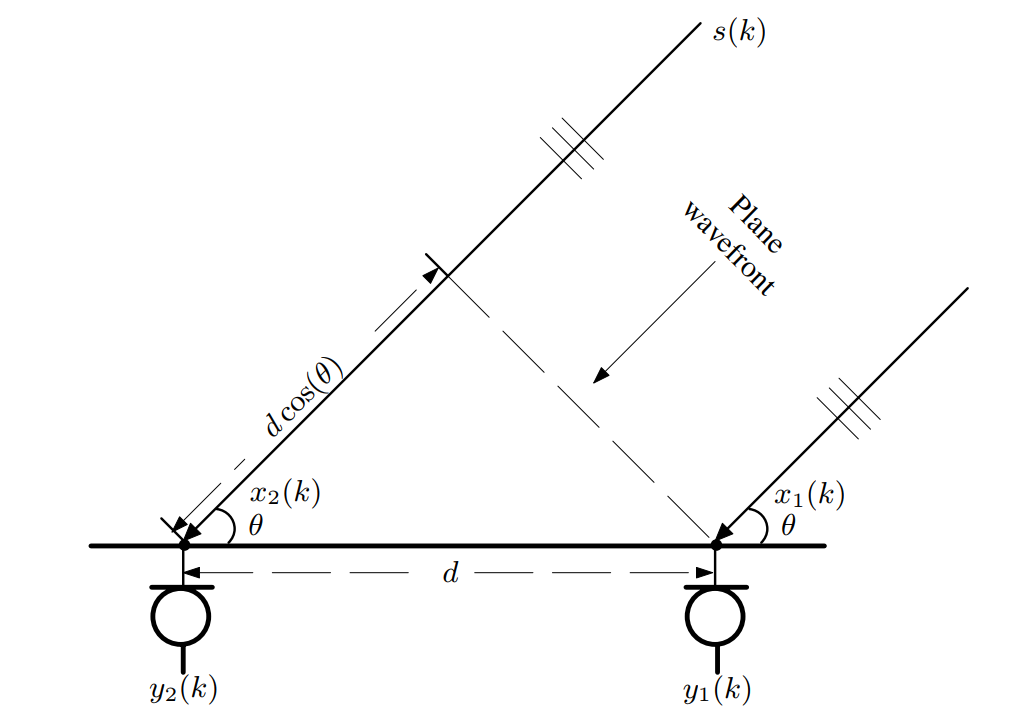

如果要确定声源在二维平面上的位置坐标，至少需要三个麦克风。 对于两个麦克风的情况，我们只能计算到达方向（DOA）。 在介绍如何估计定位之前，我们需要区分一下近场和远场。 假设声速波长为λ，麦克风之间的距离为d（有些地方称为孔径）。 那么当声源到麦克风的距离r大于2d2/λ时，就符合远场模型，反之，就是近场模型。 对于远场模型，将声源到达麦克风阵列的波形视为平面波，如下图所示：

此时，根据麦克风阵列的几何关系，我们有

然后我们就可以找出声源相对于麦克风阵列的角度

对于近场模型，声源到达麦克风阵列的波形被视为球面波，如下图所示：

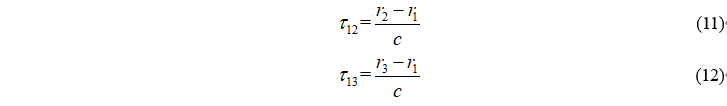

近场模型需要三个麦克风。 我们假设τ12和τ13分别是第二个和第三个麦克风与第一个麦克风之间的延迟，那么

根据麦克风阵列的几何关系，我们得到

其中，τ12和τ13是通过时延估计得到的，因此可以求解式（11）至（13）的方程组，然后利用正弦定理可以得到θ2和θ3。

声源定位

生源鼎伟

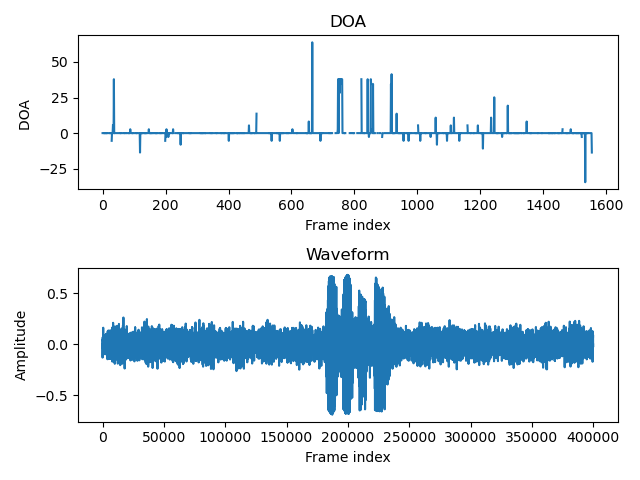

当麦克风孔径较小时，一般符合远场模型（不信的读者可以自行计算），所以这里采用远场模型来定位声源。 声源位置大约为45度角，麦克风之间的距离为0.15m，采样率为48kHz。 使用 gcc-phat 进行延迟估计。 结果如下图所示（代码和数据仍在公众号菜单更多->代码中）。

可以看出，大方向估计还是正确的。 聪明的读者一定发现了，一些声源定位的数据可以用来确定VAD结果。 这里的demo比较简单，使用的是单源自由场模型。 在实际情况中，需要考虑更多的问题，例如房间混响、噪声、声源数量等。 另外，gcc-phat只能用于双麦克风阵列。 如果您有多个麦克风，您可以使用空间线性预测方法，利用麦克风之间的冗余信息来获得更准确的定位结果。 此外，波束形成（BF）与声源定位密切相关。 由于时延相当于BF所需的转向量，因此也有基于BF的声源定位算法。 最后提一下机器学习/深度学习定位方法。 之前的流程保持不变，只是将最后一步通过最大值估计延迟改为使用机器学习模型来估计延迟，即模型输入为gcc-phat。 输出结果就是延迟。 然后根据这个时间延迟来定位声源。

参考：

[1]。

[2]。 Springer，麦克风阵列处理，2008 年
