TR天正暖通软件V5.0简介（BIM暖通设计）

扫描上方二维码，享受永久VIP特权！TR天正暖通软件V5.0是一款全新的三维BIM辅助设计软件。该软件基于 Autodesk 的 Revit 设计平台。该软件包括三大模块：HVAC系统、HVAC水系统和其他工具。HVAC系统和HVAC水系统按照专业设计流程分为系统设置、管道布置、设备布置、连接、编辑、注释、计算、统计等模块。支持管道、立管的绘制，可绘制多条管道、沿墙绘制。支持出风口、阀门配件、散热器、风机盘管等常见供暖设备的布局。支持设置统计范围和输出内容，同时支持excel和图表形式。支持风道水力计算，一键提取风道系统，支持设置计算条件和控制条件，计算结果可传回图纸，自动调整风道截面尺寸，支持输出excel计算书籍。

扫描上方二维码，享受永久VIP特权！

TR天正暖通软件V5.0是一款全新的三维BIM辅助设计软件。 该软件基于 Autodesk 的 Revit 设计平台。

该软件包括三大模块：HVAC系统、HVAC水系统和其他工具。

HVAC系统和HVAC水系统按照专业设计流程分为系统设置、管道布置、设备布置、连接、编辑、注释、计算、统计等模块。

支持管道、立管的绘制，可绘制多条管道、沿墙绘制。

支持出风口、阀门配件、散热器、风机盘管等常见供暖设备的布局。

支持设备管道连接、分散干线和垂直连接、管道互连。

支持编辑现有设备、管道的参数及位置关系。

支持管道、风道、设备等标签 支持管道、设备等统计

支持设置统计范围和输出内容，同时支持excel和图表形式。 提供多专业协同开孔、管道避让功能。

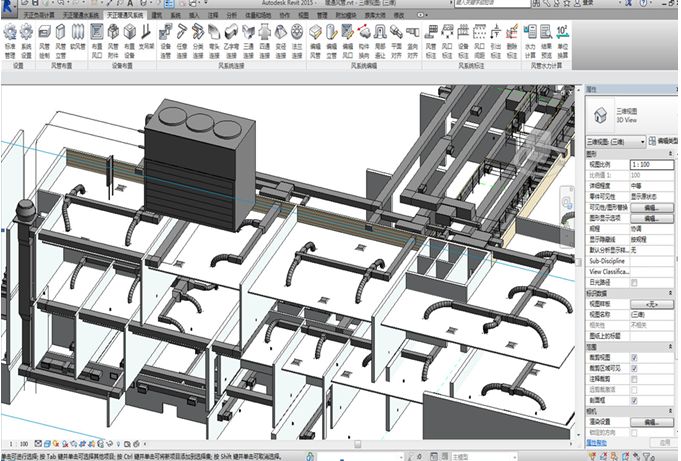

暖通空调系统设计

根据专业设计流程，将采暖通风系统分为系统设置、风道布置、设备布置、连接、编辑、标注、计算、统计等模块。

支持出风口、阀门配件、风机盘管等常用供暖设备的布局。 支持设备连接、管道互联。

支持编辑现有设备、管道的参数及位置关系。 支持风道、设备等标签。

支持风道水力计算，一键提取风道系统，支持设置计算条件和控制条件，计算结果可传回图纸，自动调整风道截面尺寸，支持输出excel计算书籍。

支持风道、设备等统计，支持设置统计范围和设置输出内容，支持excel和图表两种形式。

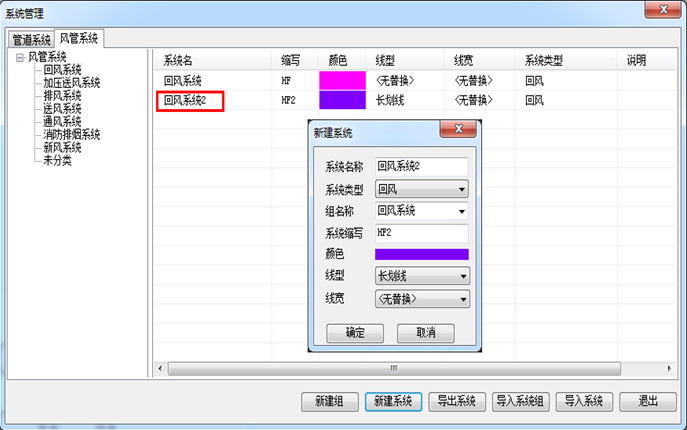

系统设置：整合水管、风管所有系统分类和系统类型，支持系统类型的添加和删除，支持管道颜色、线型、线宽的统一修改。 所有更改均适用于后续的管线绘制、编辑等操作。

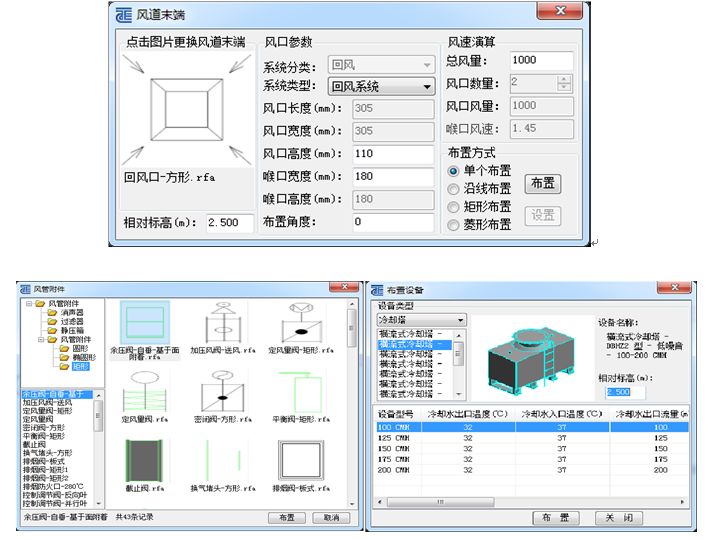

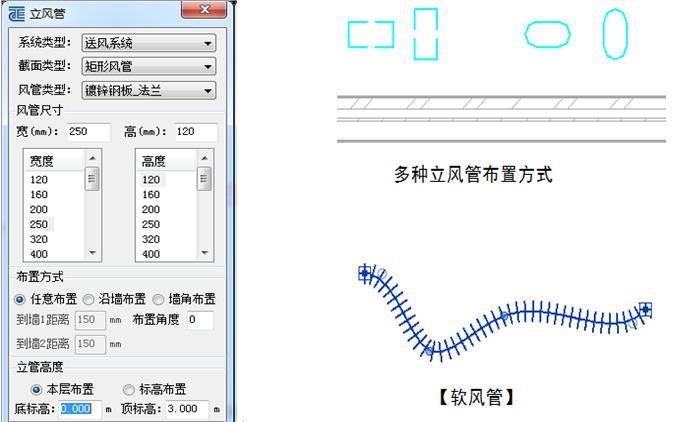

设备布局：软件提供丰富的设备库，包括风口、风道阀门等设备； 支持多种出风口布局功能； 快速吸取风管阀门、过滤器、静压箱、消声器等管道上附着的设备。

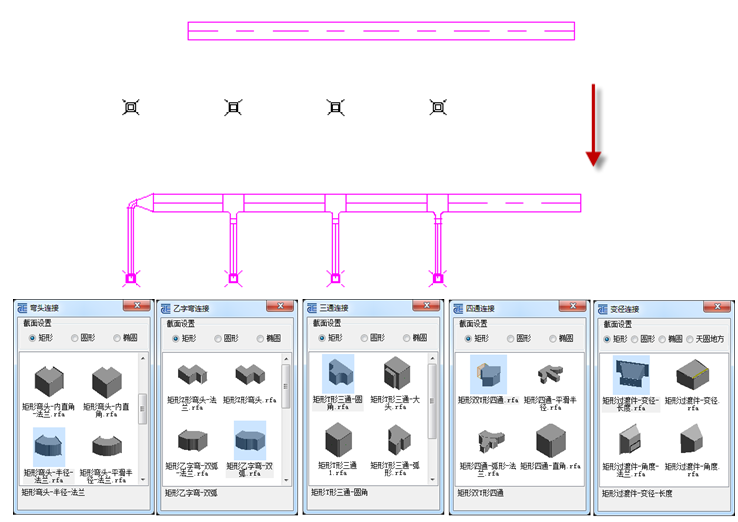

空气系统连接：软件提供出风口、风道自动连接功能； 支持图中选择一根风道、批量连接多个风口以及生成连接器； 支持图中选择一根风道，支持多台设备批量连接。 生成连接器； 自动延伸，自动生成连接元件，并可设置是否有标记。

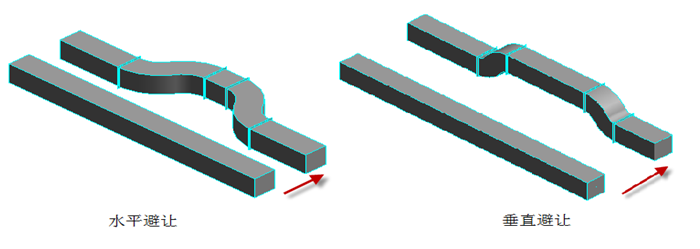

风系统编辑：快速完成风道、立管、设备、部件等物体的各种修改编辑； 编辑后，元件保持联动关系，提高设计变更效率； 软件还提供局部避让指令，适用于风管的局部吊装和局部偏移，用于风管的梁柱包裹。

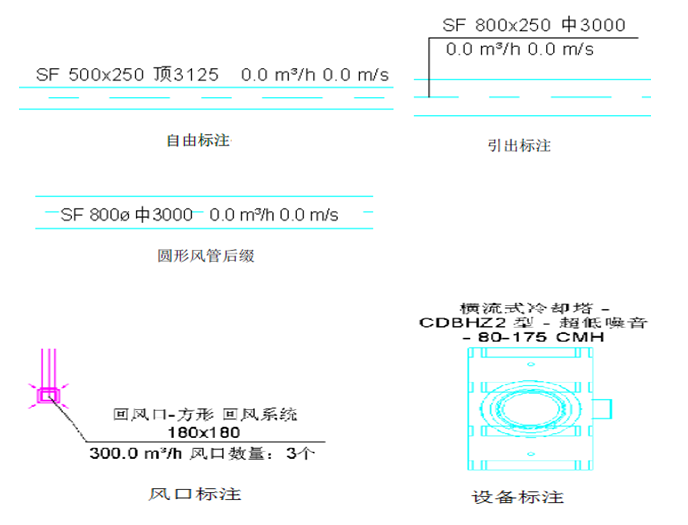

风系统标注：软件提供自由标注和引线标注两种标注方式，对风道进行标注； 提供出风口、设备、出风口间距、引线标记等多种标注工具，满足采暖通风系统的基本绘图需求。

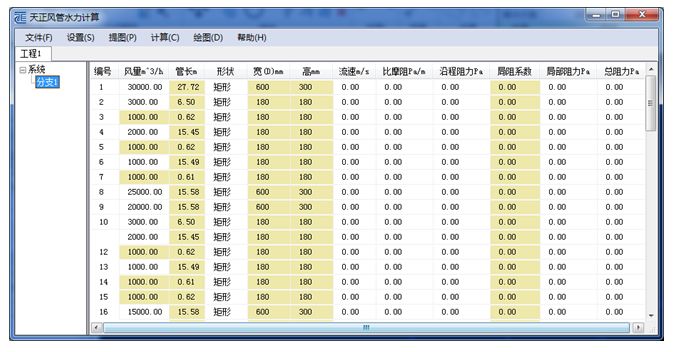

风系统计算：风道水力计算支持一键提取风系统。 计算界面的操作方式与T20操作方式一致。 支持计算条件和计算控制条件的修改。 支持将计算界面返回到图纸，自动更新风道截面。 尺寸，支持excel计算书输出。

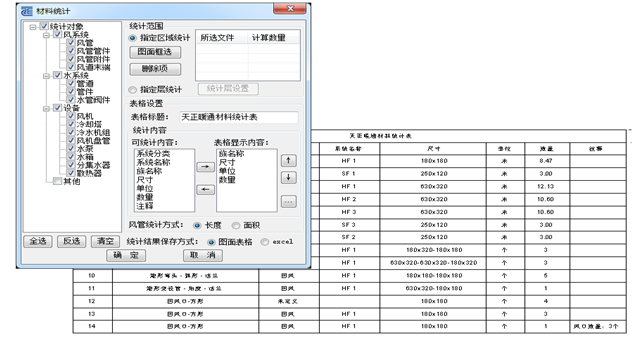

材质统计：统计范围支持画框选择和指定图层。 可以将图纸中的风管、水管、设备、阀门等统计数据以表格形式插入到图纸中，也可以输出统计表格。

暖通空调系统设计

根据专业设计流程，将暖通空调系统分为系统设置、管道布置、设备布置、连接、编辑、注释、计算、统计等模块。

支持管道、立管的绘制，可绘制多条管道、沿墙绘制。 支持设备管道连接、分散干线和垂直连接、管道互连。

支持编辑现有设备、管道的参数及位置关系。

支持管道、设备等标注。支持水管水力计算、供暖水力计算。

支持系统/分支的一键提取，支持设计条件和控制条件的修改。

支持将计算结果赋回图纸，自动更新管径，支持输出excel计算书。

支持对管道、设备等进行统计，支持设置统计范围和设置输出内容，支持excel和图表两种形式。

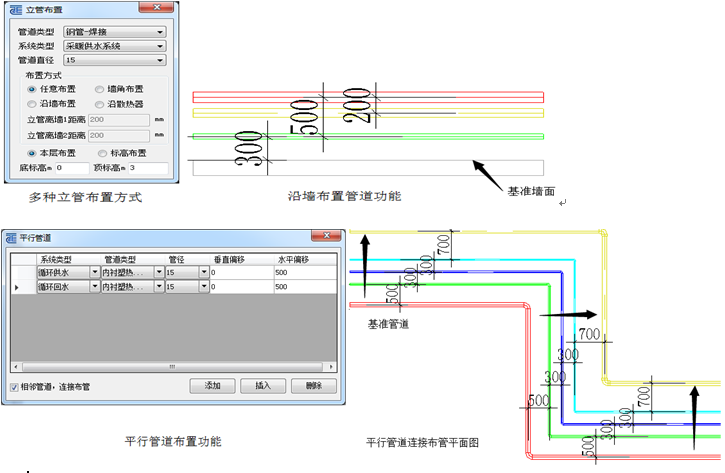

专业水管布管工具：横管支持沿墙走管、平行管等功能，立管支持沿墙、拐角、沿散热器等布管功能。

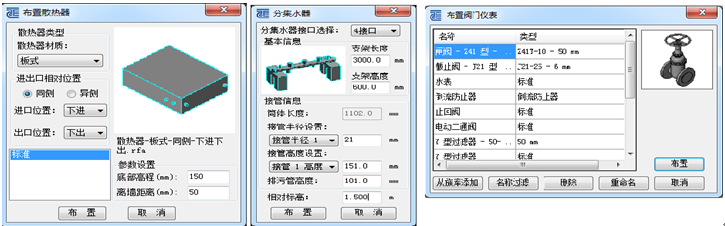

丰富的水管设备族库：提供常见供暖设备的布局功能。 丰富的阀门库，支持自扩展阀门库，用于当前图纸布局。 提供集水器、散热器等常用采暖设备的布置图。

智能水管连接：常见水系统的管道连接支持自动连接和分类连接，并提供多种接头连接。 设备和管道提供设备连接功能，操作方式与T20相同，支持批量连接。 独特的散热器与主管、立管连接的加热功能。

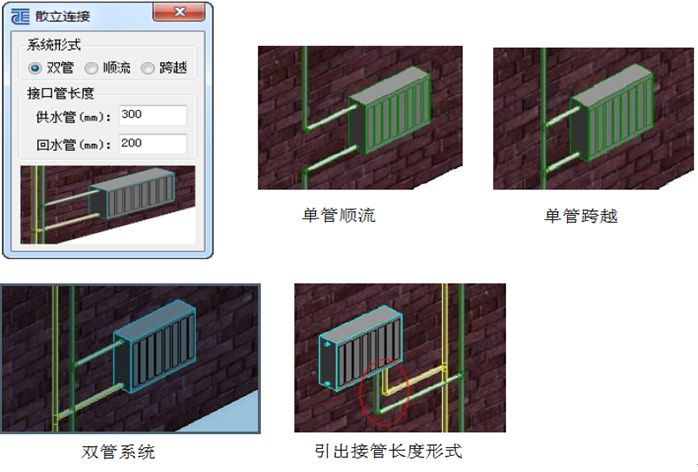

【分散连接】：支持单管下行和单管跨越系统形式，批量连接散热器和立管。

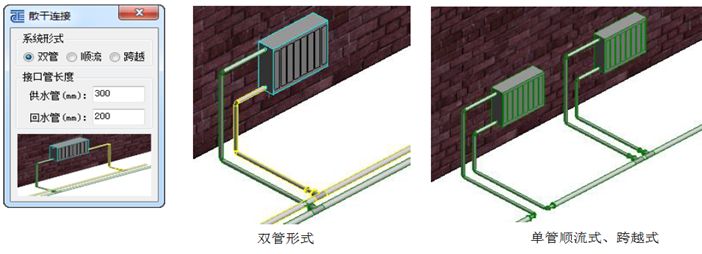

【干干连接】：可实现散热器与干管的连接，支持双管系统、单管顺流式、单管跨越系统形式。 支持设置自动生成的支管的管线长度。

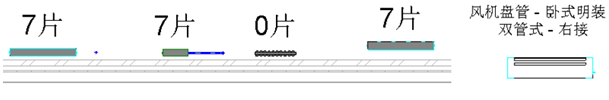

自动水系统贴标：提供多种水系统贴标功能。 管径标注提供多种标注样式，支持自行设置标注样式、文字高度等参数。 提供散热器功能标签、设备标签和阀门零件标签。

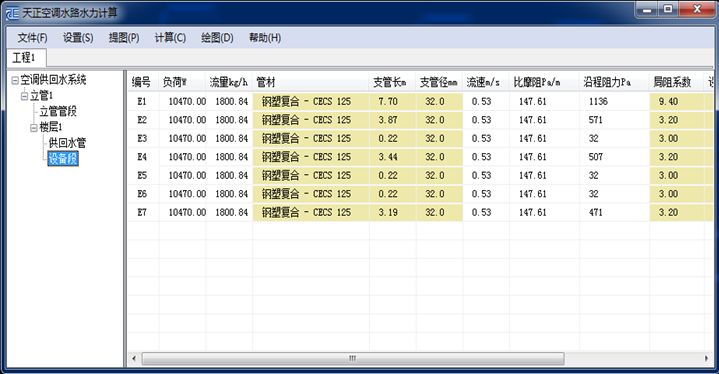

水管水力计算：水管水力计算支持一键提取水系统。 计算界面的操作方式与T20操作方式一致。 支持修改计算条件和计算控制条件。 支持返回计算界面到图纸，自动更新水管管径。 支持输出excel计算书。

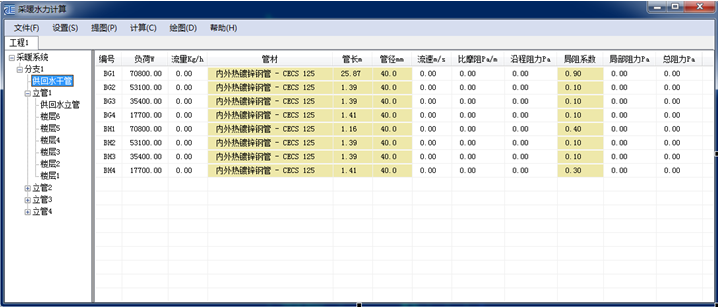

供热水力计算：供热水力计算支持三维一键提取供热系统支路。 计算运算方法与T20运算方法一致。 支持修改计算条件和计算控制条件，支持将计算界面返回到图纸，自动更新水管管径。 ，支持输出excel计算书。

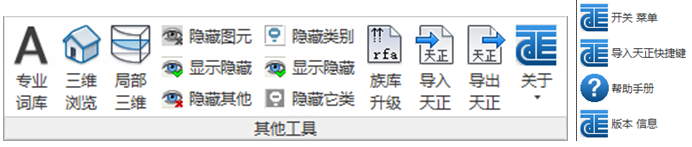

其他工具

【导入天正】【导出天正】用于在Autocad平台上打开T20系列天正软件绘制的图纸中保存的tgl格式文件。

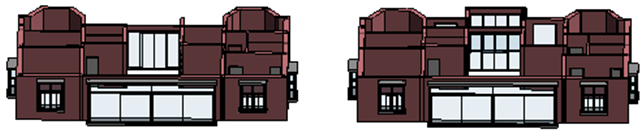

T20系列天正软件在Autocad平台上绘制的图纸打开如下图：
