中心机房建设方案

机房建设，即指通过对机房的四个基本要素：结构，系统，服务，管理以及它们之间的相互联系的最优考虑，企业就是利用这种布线网络的特点，来满足不断变化的使用者的需要，同时尽可能减少建设单位的花费。

机房是各类信息的中枢，机房工程必须保证网络和计算机等高级设备能长期而可靠地运行的工作环境。电子化基础设施的建设。机房工程不仅集建筑、电气、机电安装、装修装饰、网络构建等多个专业技术于一体，需要丰富的工程实施和管理经验。机房设计与施工的优劣直接关系到机房内整个信息系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。由于机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

机房装饰：抗静电地板铺设、微孔天花和机房墙板装修、天棚及地面防尘处理、防火门窗门窗等;

供配电系统：供电系统、配电系统、照明、应急照明、UPS电源;

空调新风系统：机房精密空调、新风换气系统;

消防报警系统：消防报警、手提式灭火器;

防盗报警系统：红外报警系统;

防雷接地系统：电源防雷击抗浪涌保护、等电位连接、静电泄放、接地系统;

安防系统：门禁、视频。

机房动力环境监控系统：机房环境监控系统;

机房建设的总体要求：布局合理、色彩明快、视野宽阔、具备防火、防潮、防尘、隔热、抗静电、抗腐蚀、易清洁、美观耐用等性能特点，并且材质轻盈、结构坚固、不易变形、拆装方便，便于地板下、吊顶内管线的连接、维修、机房装饰。

机房建设供配电

电源供电采用一类供电，建立不间断供电系统。对外部设备、空调、照明、辅助插座等设备，由机房动力配电柜提供。

机房供、配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明等提供相制、电压、频率及额定容量符合要求的交流电。

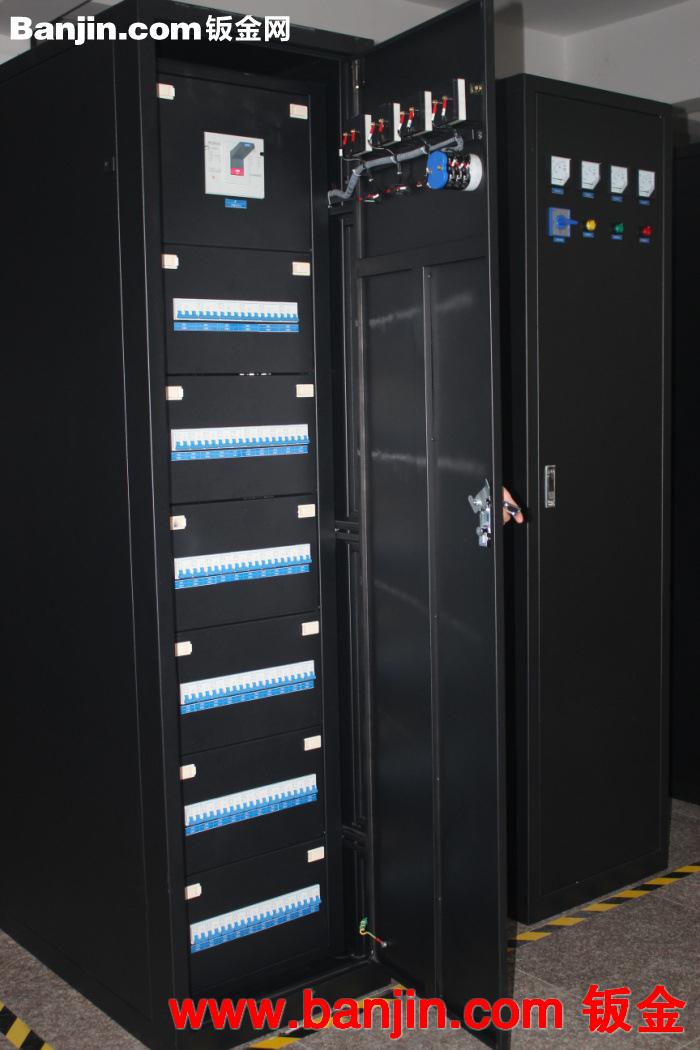

机房建设专用配电柜

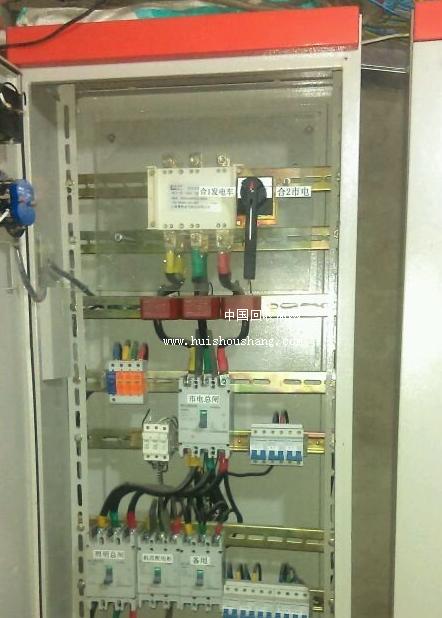

计算机机房专用配电柜，主要是指低压配电柜，在机房供配电系统中是重要的组成装置。机房低压配电柜设计的正确合理，配电柜内部件性能的好坏，对整个机房的正常用电起着重要的作用。 配电柜由自动空气开关、隔离开关、接触器、断电器、指示器、按钮、开关、电量仪、采集模块、电源防雷器等元器件和柜体组成。 配电柜具体配置及其技术要求如下：

(1)机房配电柜在编号时，除正常设配电柜号外，还应加配电柜的用途。如：动力配电柜、UPS配电柜。

(2)机房配电柜根据用途设计各路供电准确，可靠。不同性质的供电对象不放在一个柜内控制。配电柜内要留用备用电路，作机房设备扩充时用。以便增容和维护使用。

(3)配电柜面板上可显示电流(大小及三相平衡情况)电压、频率用采集模块将运行状态传给场地集中监控系统。

(4)配电柜内主要电气组件应选用质量稳定，性能可靠的产品。主要有:紧急停电擎 / 各开关辅助触头(报警、故障、分合指示等) / 主开关操作方式任选 / 通风、散热设备 / 各种测量仪表 /Vigil 漏电保护附件 / 脱扣方式(热磁式、电磁式)。组件之间的连接线(导线、电缆、中线、接地线等)均按国家规定的颜色、标志、编号。技术指针达到设计要求，能满足计算机设备及其辅助设备工作的要求。

(5)配电柜内配有应急开关。消防报警系统与动力配电柜(XP1)联动，当消防报警信号被确认后，由消防控制系统将动力配电柜(XP1)的电源切断。

(6)配电柜内应根据计算机设备及其辅助设备的不同要求，设置中线和接地的连接装置。配电柜(箱)中的安全保护接地线(PE)应与等电位接地汇集箱可靠连接，但注意机房内电源中线(N)应当与接地线(PE)绝缘。

(7)配电柜内采用的母线、接线排、及各种电缆、导线、中性线、接地线等，符合国家标准。关按国家规定的颜色标志、编号。所有空气开关连接均用铜排。

(8)配电柜内各种开关、操作按钮，标识清楚，可防止使用中出现误操作。

机房空调系统

室内产生的有毒气体和生物污染物得不到合理的稀释和置换。CO2 浓度太高，空气品质劣化机房配电系统设计方案，困倦、无力、胸闷、精神恍惚、过敏、工作效率下降等。为了使工作人员在较封闭的机房内工作能有舒适感，需要在使用空调的同时不断补充新风，同时可保持机房内正压，提高机房洁净度。健康，节能，简捷，可靠的新风系统也成为人性化设计的重点。

机房监控系统

通过预防性、主动式的维护，最大限度减小应用系统的非计划停机可能性;同时机房配电系统设计方案，对存在的问题及突发故障提供及时有效的技术支持、完善的解决方案和事后防范机制，最大限度地减少系统停机的持续时间，使应用系统达到可用性的最大化。

做到事前有预防，事中有措施，事后有预案，把握主动权，采取防治结合预防为主的方式积极消除各种隐患着力提高应急预案的能力。
